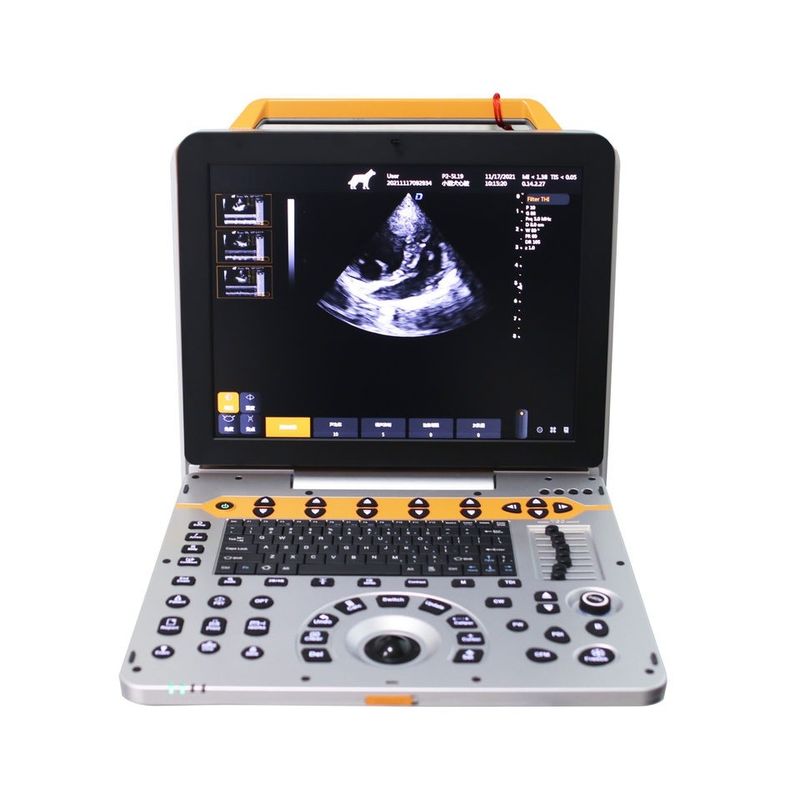

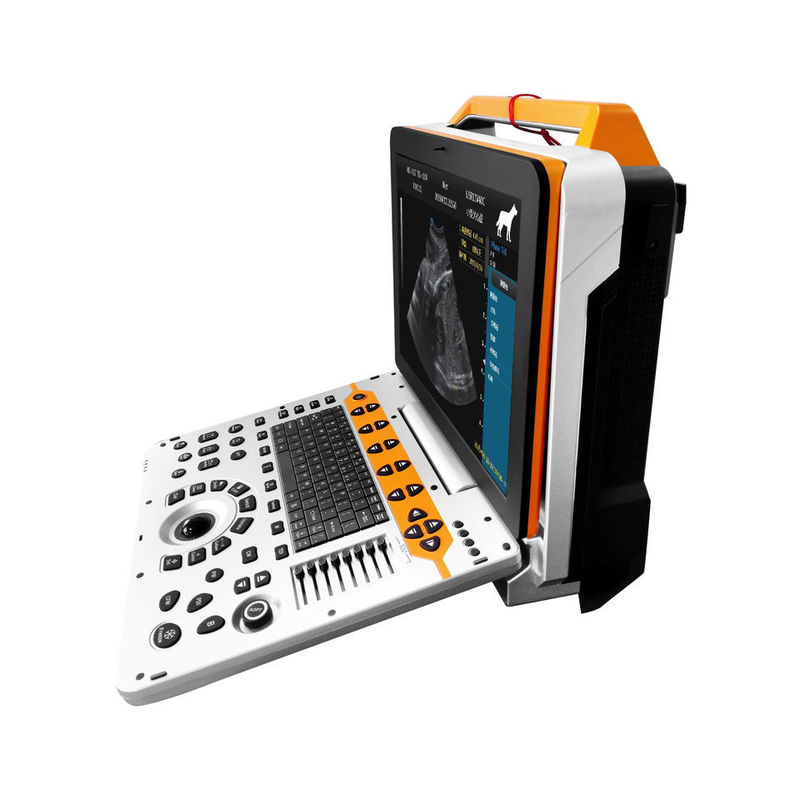

| 1. उत्पाद का नाम: छोटे जानवरों के लिए 15 इंच पोर्टेबल वेट अल्ट्रासाउंड मशीन |

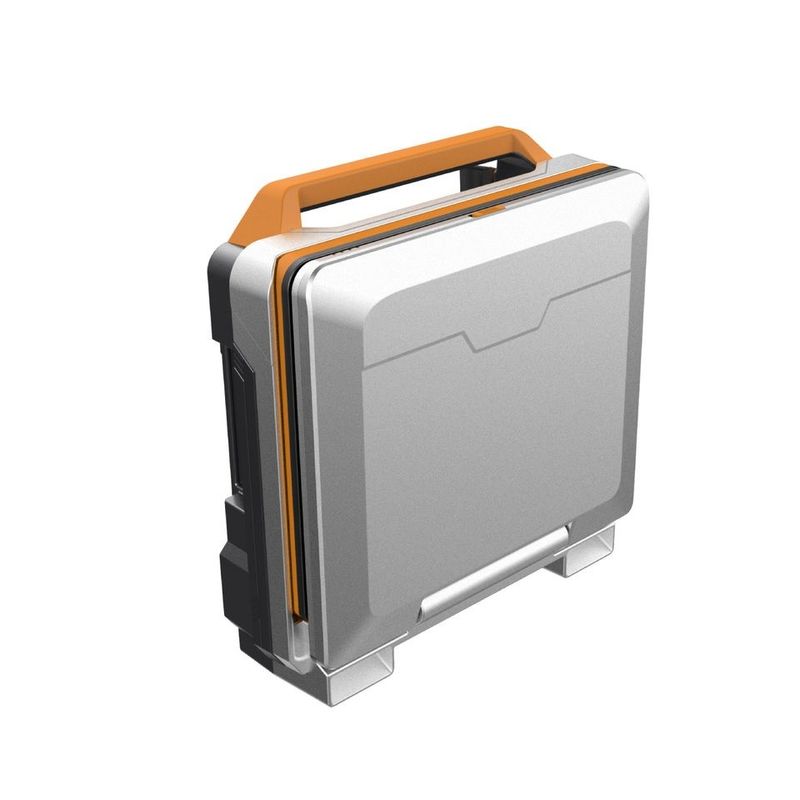

| 1.1।संरचना शैली: पोर्टेबल |
2. आवेदन
2.1।पशु अस्पतालों और वैज्ञानिक संस्थानों के लिए पाचन तंत्र, प्रजनन प्रणाली, मूत्र प्रणाली पर जानवरों की परीक्षा और निदान के लिए लागू। |
3. सिस्टम तकनीकी विनिर्देश और सारांश
3.1।पूर्ण डिजिटल रंग डॉपलर अल्ट्रासाउंड डायग्नोस्टिक सिस्टम |
| 3.2।डिजिटल बीम बढ़ाने वाला |
| 3.3।एकाधिक बीम संश्लेषण |
| 3.4।पूर्ण-डिजिटल 2डी ग्रे स्केल इमेजिंग |
| 3.5।ऊतक हार्मोनिक इमेजिंग (THI) |
| 3.6।बी / सी रीयल-टाइम दो सिंक्रोनस इमेजिंग |
| 3.7।एम मोड इमेजिंग |
| 3.8।शारीरिक एम मोड इमेजिंग (नमूना लाइन≥3) |
| 3.9।रंग डॉपलर इमेजिंग (सीएफएम, पीडीआई, डीपीडीआई) |
| 3.10।स्पेक्ट्रल डॉपलर इमेजिंग (पीडब्लू, एचपीआरएफ पीडब्लू, सीडब्ल्यू) |
| 3.11।ऊतक डॉपलर इमेजिंग (टीवीआई, एम-मोड, स्पेक्ट्रल इमेजिंग, आदि) |
| 3.12।चार आयामी सुपरसोनिक छवि निर्माण |
| 3.13.★ कंट्रास्ट ट्यून्ड इमेजिंग (वैकल्पिक) |
| 3.14. वाइड फील्ड इमेजिंग (वैकल्पिक) |
| 3.15।स्पेस कंपाउंड इमेजिंग (पेट, GYN, पोत, सतही छोटे अंगों के लिए आवेदन, एक ही समय में दोहरी छवि विपरीत प्रदर्शन हो सकता है) |
| 3.16।फ्रीक्वेंसी और फोकस कंपाउंड |
| 3.17।विस्तारित फील्ड-ऑफ-व्यू (ईएफओवी) |
| 3.18।वास्तविक समय दोहरी छवि विपरीत प्रदर्शन |
| 3.19।बी / सी / डी रीयल-टाइम तीन तुल्यकालिक इमेजिंग |
| 3.20।धब्बेदार कमी इमेजिंग (एसआरआई) |
| 3.21।इलास्टोग्राफी (वैकल्पिक) |
| 4.★ऑपरेशन इंटरफेस: 10 अलग-अलग भाषाओं को सपोर्ट करता है |
5. सिस्टम विशिष्टता
5.1।मॉनिटर: 15 इंच उच्च रिज़ॉल्यूशन मेडिकल एलसीडी मॉनिटर |
- ★ जांच कनेक्टर्स: ≥2 सक्रिय, सभी जांचों का समर्थन करते हैं
|
5.3।2डी इमेजिंग मोड
1) पूर्ण डिजिटल बीमफॉर्मर्स
2) डिजिटल पूर्ण गतिशील ध्यान केंद्रित, डिजिटल चर एपर्चर और गतिशील ट्रेस परिवर्तन, A/D≥15 बिट
3) प्राप्त करने का तरीका: चैनल ≥1024 को प्रसारित करना और प्राप्त करना, बहु-संकेत समानांतर प्रसंस्करण
4) रेखा घनत्व: ≥512, दृश्यमान और समायोज्य
5) बी मोड के तहत, फोकस संख्या≥10 स्तर, फोकस स्थिति लगातार समायोज्य
6) टीजीसी: 8 खंड समायोज्य
7) लाभ, ≥100dB
8) ★ डायनामिक रेंज ≥180dB
9) अधिकतम स्कैनिंग गहराई ≥360 मिमी
10) ग्रे स्केल: 0-67, दृश्यमान और समायोज्य
11) ध्वनि शक्ति: 1% -100%
12) रैखिक सरणी जांच द्वि-आयामी स्वतंत्र विक्षेपण
13) ज़ूम (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 बार) |
5.4।रंग डॉपलर इमेजिंग मोड
1) इमेजिंग: वेग, वेग भिन्नता, ऊर्जा, दिशा ऊर्जा प्रदर्शन इत्यादि सहित
2) मोड: बी / सी, बी / सी / एम, बी / पावर, बी / सी / पीडब्लू
3) रेखा घनत्व ≥3 स्तर
4) रंग छिपाने की तकनीक: बिना बी मोड के सी मोड को छुपा सकते हैं, केवल रंग गति शासक प्रदर्शन
5) रक्त प्रवाह ग्राफ, इंट्रावास्कुलर वेग को मापने के लिए रंग प्रवाह प्रोफ़ाइल |
5.5।स्पेक्ट्रल डॉपलर इमेजिंग
1) प्रदर्शन: पूर्ण स्क्रीन, डुप्लेक्स / ट्रिपलक्स (केवल पीडब्लू)
2) लाभ ≥100dB
3) वेग ≥4 स्तर समायोज्य
4) अधिकतम स्कैनिंग गति: पीडब्ल्यूडी: सकारात्मक या नकारात्मक रक्त प्रवाह वेग≥7.6m/s;
CWD: रक्त प्रवाह वेग ≥20.0m/s, न्यूनतम ≤5 mm/s (गैर शोर संकेत);
5) शून्य पारी समायोज्य≥8 स्तर
6) प्रदर्शन मोड: बी, पीडब्लू, बी / पीडब्लू, बी / सी / पीडब्लू, बी / सीडब्ल्यू, बी / सी / सीडब्ल्यू, आदि
7) स्वचालित मापन, मैनुअल मापन
8) प्रदर्शन नियंत्रण: रिवर्स, जीरो शिफ्ट, बी रिफ्रेश, डी एक्सटेंशन, बी / डी एक्सटेंशन, आदि
9) स्मार्ट डॉप्लर तकनीक: रीयल-टाइम बी + सीएफएम मोड और रीयल-टाइम पीडब्लू मोड के बीच स्वतंत्र रूप से स्विच करें |
5.6।★PView वाइड फील्ड इमेजिंग (वैकल्पिक)
1) उच्च-रिज़ॉल्यूशन डिस्प्ले, लंबाई 50 सेमी तक हो सकती है
2) इमेजिंग सपोर्ट फॉरवर्ड इरेज़र, री-इमेजिंग की कोई आवश्यकता नहीं है
3) दो आयामी विस्तृत दृश्य इमेजिंग मोड और रंग विस्तृत दृश्य इमेजिंग मोड के साथ |
5.7।जांच: आवृत्ति रूपांतरण के साथ वाइडबैंड, बी और सीएफएम के तहत स्वतंत्र आवृत्ति रूपांतरण
1) मौलिक आवृत्ति रूपांतरण≥3 स्तर;
2)1.उत्तल जांच
मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण
2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,
सुरीली आवृत्ति: 4.0MHz/4.6MHz/5.0MHz, तीन स्तर आवृत्ति रूपांतरण
2. रैखिक जांच
मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz
सुरीली आवृत्ति: 8.0MHz/9.2MHz/10.0MHz, तीन स्तर आवृत्ति रूपांतरण
3. चरणबद्ध सरणी जांच
मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz
सुरीली आवृत्ति: 3.4MHz/3.8MHz/4.2MHz, तीन स्तर आवृत्ति रूपांतरण
4. उच्च आवृत्ति चरणबद्ध सरणी जांच
मौलिक आवृत्ति: आठ स्तर आवृत्ति रूपांतरण:
3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,
सुरीली आवृत्ति: 6MHz/7MHz/8MHz, तीन स्तर आवृत्ति रूपांतरण
5. सूक्ष्म उत्तल जांच
मौलिक आवृत्ति: आठ स्तर आवृत्ति रूपांतरण
3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz
सुरीली आवृत्ति: 6.0MHz/7.0MHz/8.0MHz, तीन स्तर आवृत्ति रूपांतरण |
5.8।इलेक्ट्रॉनिक उत्तल जांच के लिए तकनीकी आवश्यकताएं:
आवृत्ति: 2.0-5.4 मेगाहर्ट्ज, पार्श्व संकल्प: ≤2 (गहराई≤80), ≤3 मिमी (80<गहराई≤130)
अक्षीय संकल्प: ≤1 (गहराई≤80), ≤1 मिमी (80 <गहराई≤130)
मृत क्षेत्र: ≤3 मिमी;ज्यामितीय स्थिति सटीकता: मोटे तौर पर: ≤5%;लंबाई के अनुसार:≤5%
गहराई का पता लगाना≧240 मिमी |
5.9।इलेक्ट्रॉनिक रैखिक जांच के लिए तकनीकी आवश्यकताएं:
आवृत्ति: 4.0-13.3 मेगाहर्ट्ज, पार्श्व संकल्प: ≤1 (गहराई≤40),
अक्षीय संकल्प: ≤0.5 (गहराई≤50),
मृत क्षेत्र: ≤3 मिमी;ज्यामितीय स्थिति सटीकता: मोटे तौर पर: ≤4%;लंबाई के अनुसार:≤2%
गहराई का पता लगाना≧100 मिमी |
6. मापन / विश्लेषण और रिपोर्ट
6.1।सामान्य माप: दूरी, क्षेत्र, दीर्घवृत्त, क्रॉस लाइन, कोण, दूरी अनुपात, आयतन, आयतन (दीर्घवृत्त), क्षेत्रफल अनुपात, व्यास, संयुक्त कोण। |
6.2।विशिष्ट माप:
1) कार्डिएक: स्वचालित स्पेक्ट्रम एनवेलप, LV, मेन पल्मोनरी आर्टरी डायमीटर, RVEDd, RVEDs, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, पल्मोनरी वॉल्व, पल्मोनरी वेन, RV, डॉप्लर फीटल हार्ट साउंड, LVET, एलवीएम, एलवीएमआई, एवी
2) संवहनी: कैरोटिड इंटिमा (IMT), लंबाई स्टेनोसिस अनुपात, क्षेत्र स्टेनोसिस अनुपात, IMT (पीछे की दीवार), IMT (सामने की दीवार)
3) ओबी: कैनाइन: जीएसडी, सीआरएल, एचडी, बीडी;बिल्ली के समान: बीडी, एचडी;स्वाइन: एचएलए, एसएलए;
गोजातीय: सीआरएल, बीटीडी, बीयूडी;ओवाइन: एससीआरएल, बीपीडी;इक्वाइन: जीएसडी (एच), ईएसडी (वी)
4) मूत्र माप: प्रोस्टेट, अवशिष्ट मूत्र, बायां गुर्दा, दायां गुर्दा, बायां अधिवृक्क ग्रंथि,
दायां अधिवृक्क ग्रंथि, बायां वृषण, दायां वृषण, बायां वीर्य पुटिका, दायां वीर्य पुटिका। - उदर माप: जिगर, सामान्य यकृत वाहिनी, पोर्टल शिरा का व्यास, पित्ताशय की थैली, सामान्य
पित्त नली, अग्न्याशय, प्लीहा, उदर महाधमनी व्यास, गुर्दे।
6) ऑर्गेनेला। |
7. बाह्य अनुभाग
7.1।कॉन्फ़िगर किया गया अल्ट्रासोनिक ग्राफिक वर्क स्टेशन, पंजीकरण प्रमाण पत्र से लैस वर्क स्टेशन सॉफ्टवेयर, काले और सफेद अंकों का समर्थन करता है, सिमुलेशन बी / डब्ल्यू, अंक रंग, सिमुलेशन रंग, पाठ और वीडियो प्रिंटर, और पैर स्विच
7.2।समर्थन इंटरनेट कनेक्शन
7.3।डीआईसीओएम 3.0 का समर्थन करें, डीआईसीओएम प्रसूति एवं स्त्री रोग / हृदय / रक्त वाहिका की रिपोर्ट
7.4।वीडियो/ऑडियो इनपुट आउटपुट
7.5।मुख्य इकाई USB पोर्ट के साथ आती है
7.6।समर्थन अल्ट्रासोनिक प्रणाली सीधे इंटरनेट के माध्यम से नैदानिक छवियां और रिपोर्ट भेजती है |
8. सिने लूप और मूल डाटा प्रोसेसिंग
8.1।सिने लूप ≥ 3061 फ्रेम, मैनुअल और ऑटो ऑपरेशन का समर्थन करता है
8.2।मूल डेटा प्रोसेसिंग, स्थैतिक फ़ाइलों पर ऑफ़लाइन मापदंडों का विश्लेषण कर सकता है और गतिशील छवियों को फिर से चला सकता है।जैसे लाभ, छद्म रंग, ग्रे स्केल वक्र, ect।
8.3।डिजिटलाइजेशन हार्ड ड्राइव क्षमता ≥ 256 जी, स्थायी स्टोर स्थिर, गतिशील छवियों का समर्थन, परामर्श किया जा सकता है, स्थानांतरित किया जा सकता है, स्वतंत्र रूप से हटाया जा सकता है
8.4।एकाधिक छवि निर्यात मोड: पीसी प्रारूप में निर्यात की जाने वाली गतिशील छवि और स्थिर छवि, छवियों को नियमित पीसी उपकरणों पर देखा जा सकता है, विशिष्ट सॉफ़्टवेयर की कोई आवश्यकता नहीं है।
निरीक्षण संचालन को प्रभावित किए बिना एक ही समय में निदान, निर्यात और बैकअप छवि डेटा को संसाधित कर सकते हैं
8.5।पेशेवर जांच धारक ≥2 (युग्मन धारक शामिल नहीं है) |
9. बिक्री के बाद सेवा
9.1।मणि इकाई वारंटी ≥2 वर्ष
9.2।वारंटी के बाद आजीवन रखरखाव, सॉफ्टवेयर की आजीवन मुफ्त अपडेट सेवा
9.3।रखरखाव के लिए मुफ्त नियमित वापसी यात्रा
9.4।यदि कोई मरम्मत रिपोर्ट की जाती है, तो हम 24 घंटे के भीतर उत्तर देंगे और समाधान का प्रस्ताव देंगे। |
