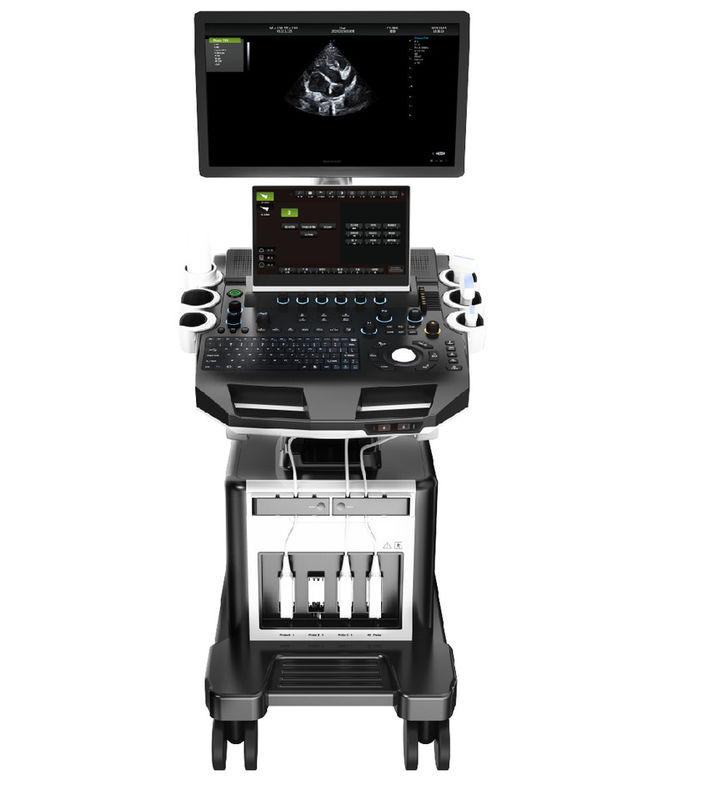

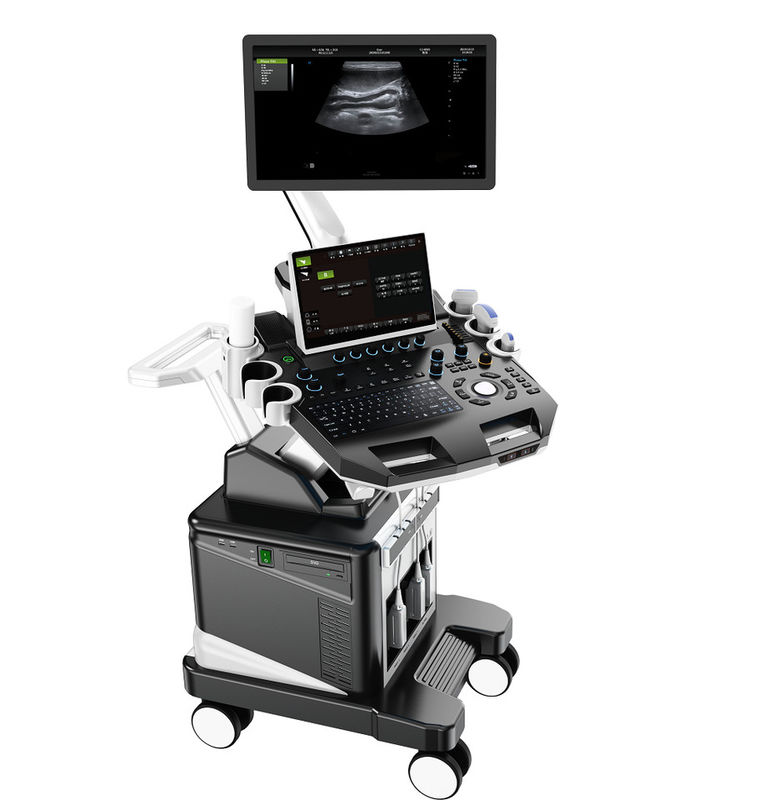

21.5 '' एलसीडी ट्रॉली वेटरनरी अल्ट्रासाउंड स्कैनर एम मोड इमेजिंग

2. आवेदन और रिपोर्ट

2.1 पाचन तंत्र, प्रजनन प्रणाली, मूत्र प्रणाली, शारीरिक परीक्षा आदि में पालतू अस्पताल और वैज्ञानिक अनुसंधान संस्थानों की परीक्षा और निदान की जरूरतों को पूरा करने के लिए।

3. मुख्य विनिर्देश

3.1।पूर्ण डिजिटल रंग डॉपलर अल्ट्रासोनिक मेनफ्रेम

5. सिस्टम विशिष्टता

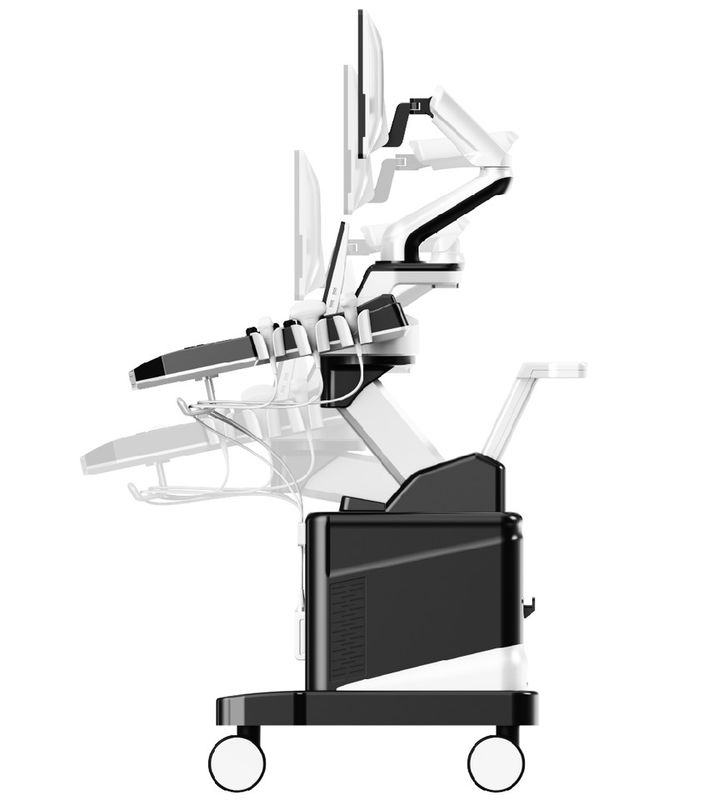

5.1 मॉनिटर: 21.5 इंच उच्च रिज़ॉल्यूशन मेडिकल एलसीडी मॉनिटर, समायोज्य कोण

13.3 इंच टच स्क्रीन, मल्टी-टच का समर्थन करें

5.3.2D इमेजिंग मोड

1) पूर्ण डिजिटल बीमफॉर्मर्स

2) डिजिटल पूर्ण गतिशील ध्यान केंद्रित, डिजिटल चर एपर्चर और गतिशील ट्रेस परिवर्तन, A/D≥15 बिट

3) प्राप्त करने का तरीका: चैनल ≥1024 को प्रसारित करना और प्राप्त करना, बहु-संकेत समानांतर प्रसंस्करण

4) रेखा घनत्व: ≥512, दृश्यमान और समायोज्य

5) बी मोड के तहत, फोकस संख्या≥10 स्तर, फोकस स्थिति लगातार समायोज्य

6) टीजीसी: 8 खंड समायोज्य

7) लाभ: बी / एम / डी अलग से समायोज्य, ≥100dB

8) डायनामिक रेंज: ≥180dB

9) अधिकतम स्कैनिंग गहराई: ≥360 मिमी

10) ग्रे स्केल: 0-67, दृश्यमान और समायोज्य

11) ध्वनि शक्ति: 1% -100%

12) रैखिक सरणी जांच द्वि-आयामी स्वतंत्र विक्षेपण

13) ज़ूम पीआईपी (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 बार)

5.4।रंग डॉपलर इमेजिंग मोड

1) इमेजिंग: वेग, वेग भिन्नता, ऊर्जा, दिशा ऊर्जा प्रदर्शन इत्यादि सहित

2) प्रदर्शन मोड: बी / सी, बी / सी / एम, बी / पावर, बी / सी / पीडब्लू

3) रेखा घनत्व≥3 स्तर

4) रंग छिपाने की तकनीक: बिना बी मोड के सी मोड को छुपा सकते हैं, केवल रंग गति शासक प्रदर्शन

5) रक्त प्रवाह ग्राफ, इंट्रावास्कुलर वेग को मापने के लिए रंग प्रवाह प्रोफ़ाइल

5.5।स्पेक्ट्रल डॉपलर इमेजिंग

1) प्रदर्शन: पूर्ण स्क्रीन, डुप्लेक्स / ट्रिपलक्स (केवल पीडब्लू)

2) लाभ: ≥100dB

3) वेग ≥4 स्तर समायोज्य

4) अधिकतम स्कैनिंग गति: PWD: सकारात्मक या नकारात्मक रक्त प्रवाह वेग≥7.6m/s;

CWD: रक्त प्रवाह वेग≥20.0m/s, min:≤5 mm /s(Nonnoise संकेत);

5) शून्य पारी समायोज्य ≥8 स्तर

6) प्रदर्शन मोड: बी, पीडब्लू, बी / पीडब्लू, बी / सी / पीडब्लू, बी / सीडब्ल्यू, बी / सी / सीडब्ल्यू, आदि

7) स्पेक्ट्रम लिफाफा समारोह, मैनुअल मापन

8) प्रदर्शन नियंत्रण: रिवर्स, जीरो शिफ्ट, बी रिफ्रेश, डी एक्सटेंशन, बी / डी एक्सटेंशन, आदि

9) स्मार्ट डॉप्लर तकनीक: रीयल-टाइम बी + सीएफएम मोड और रीयल-टाइम पीडब्लू मोड के बीच स्वतंत्र रूप से स्विच करें

5.6.★ विस्तृत क्षेत्र इमेजिंग देखें (वैकल्पिक)

1) उच्च-रिज़ॉल्यूशन डिस्प्ले, लंबाई 50 सेमी तक हो सकती है

2) इमेजिंग सपोर्ट फॉरवर्ड इरेज़र, री-इमेजिंग की कोई आवश्यकता नहीं है

3) दो आयामी विस्तृत दृश्य इमेजिंग मोड और रंग विस्तृत दृश्य इमेजिंग मोड के साथ

5.7. जांच: आवृत्ति रूपांतरण के साथ वाइडबैंड, बी और सीएफएम के तहत स्वतंत्र आवृत्ति रूपांतरण

1) मौलिक आवृत्ति रूपांतरण≥3 स्तर;

2)1. उत्तल जांच

मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

हार्मोनिक आवृत्ति: 4.0 मेगाहर्ट्ज / 4.6 मेगाहर्ट्ज / 5.0 मेगाहर्ट्ज, तीन स्तर आवृत्ति रूपांतरण

2. रैखिक जांच

मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

हार्मोनिक आवृत्ति: 8.0 मेगाहर्ट्ज / 9.2 मेगाहर्ट्ज / 10.0 मेगाहर्ट्ज, तीन स्तर आवृत्ति रूपांतरण

3. चरणबद्ध सरणी जांच

मौलिक आवृत्ति: नौ स्तर आवृत्ति रूपांतरण 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

हार्मोनिक आवृत्ति: 3.4 मेगाहर्ट्ज / 3.8 मेगाहर्ट्ज / 4.2 मेगाहर्ट्ज, तीन स्तर आवृत्ति रूपांतरण

4. उच्च आवृत्ति चरणबद्ध सरणी जांच

मौलिक आवृत्ति: आठ स्तर आवृत्ति रूपांतरण: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

सुरीली आवृत्ति: 6MHz/7MHz/8MHz, तीन स्तर आवृत्ति रूपांतरण

5.8 सूक्ष्म-उत्तल जांच

मौलिक आवृत्ति: आठ स्तर आवृत्ति रूपांतरण

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

सुरीली आवृत्ति: 6.0MHz/7.0MHz/8.0MHz, तीन स्तर आवृत्ति रूपांतरण

5.9 इलेक्ट्रॉनिक उत्तल जांच के लिए तकनीकी आवश्यकताएं:

आवृत्ति: 2.0-5.4 मेगाहर्ट्ज, पार्श्व संकल्प: ≤2 (गहराई≤80), ≤3 मिमी (80 <गहराई≤130)

अक्षीय संकल्प: ≤1 (गहराई≤80), ≤1 मिमी (80 <गहराई≤130)

मृत क्षेत्र: ≤3 मिमी;ज्यामितीय स्थिति सटीकता: मोटे तौर पर: ≤5%;लंबाई के अनुसार:≤5%

गहराई का पता लगाना≧240 मिमी
